ニューマチックブランキング金型はどのように切断精度と生産効率を向上させることができるか

ユンセンは、中国を拠点とする自動化機器のメーカーおよびサプライヤーであり、カスタマイズされた製品を提供しますプネウmアティックブランキングダイ一貫した切断品質、柔軟なツーリング構成、薄くて柔軟な材料の効率的な加工を求めるメーカー向けのソリューションです。圧縮空気を使用して切断機構を駆動することにより、このタイプの金型は、包装、医療消耗品、エレクトロニクス、接着剤製品の製造における反復可能な打ち抜き作業をサポートできます。適切なツーリング構造、切削クリアランス、および空気圧構成を選択することで、企業はメンテナンス要件と運用コストを管理しながら、生産の一貫性を向上させることができます。

空気圧ブランキング ダイは、シート、フィルム、またはその他の適切な材料から必要なコンポーネントを分離する、圧縮空気を動力とする切断ツールです。手動操作のツーリングと比較して、空気圧システムは反復的な手作業を軽減し、生産設備との統合をサポートします。実際の値は、材料特性、部品の形状、必要な出力、および工具の設計によって異なります。このガイドでは、空気圧ブランキングの仕組み、対応する材料と業界、代替の切断方法との比較、およびユンセンなどのメーカーからカスタマイズされたソリューションを購入する前に購入者が何を評価すべきかを説明します。

目次

1. ニューマチックブランキング金型とは何ですか?
2. ブランキングプロセスはどのように機能しますか?
3. 主なメリットは何ですか?
4. どのような材料や産業に使用できますか?
5. 他の切断方法とどう違うのですか?
6. 適切なダイを選択するにはどうすればよいですか?
7. 切削性能を維持するにはどうすればよいですか?
8. よくある質問
9. 結論

1. ニューマチックブランキング金型とは何ですか?

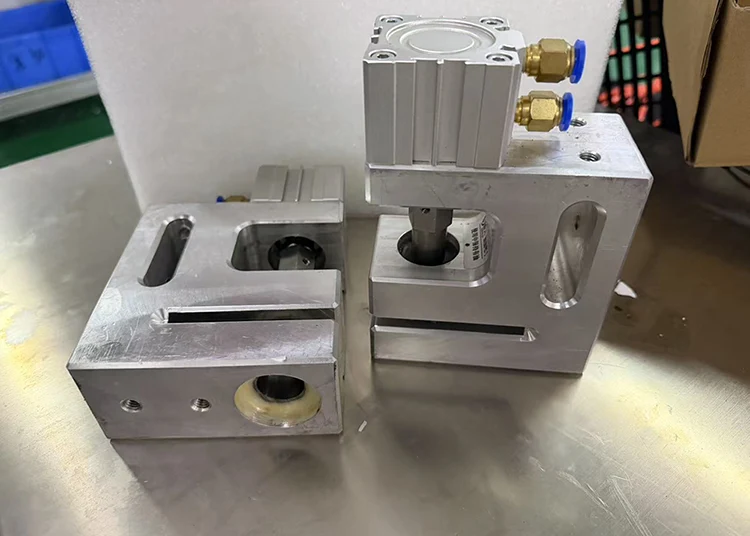

空気圧ブランキングダイは、圧縮空気を使用してパンチまたは切断機構を作動させる特殊な切断ツールです。その主な目的は、より大きなシートまたは連続材料から、輪郭が定義されたコンポーネントを切り出すことです。一般的なブランキング作業では、分離された部分が目的の製品ですが、周囲の材料はスクラップまたは再利用可能な残り物になります。

主なコンポーネントには、通常、空気圧シリンダー、パンチ、ダイ、ガイドコンポーネント、および支持ベースが含まれます。用途に応じて、ツールは固定プレスに取り付けられるか、適切な移動式または専用の生産セットアップ用に構成されます。 Junssen は、自社の空気圧ブランキング ダイを、さまざまな生産体制に対応できるコンパクトで軽量なソリューションであると説明しています。

もう 1 つの実用的な利点は、ツールの柔軟性です。製品の寸法や穴の位置が変更された場合、アセンブリ全体を再構築することなく、互換性のあるパンチとダイの仕様を交換できます。正確な実現可能性は、ツーリングの設計と新しい製品の形状によって異なります。

ブランキングと通常の穴あけを区別することが重要です。ブランキングでは、明確な外形を備えた分離された部品が作成されますが、パンチングでは、通常、ほとんどそのままの状態で材料に穴または開口部が作成されます。一部の生産システムでは、部品設計で必要な場合に両方の機能を組み合わせます。

2. ブランキングプロセスはどのように機能しますか?

動作原理は単純です。圧縮空気がシリンダーの動きを生成し、切断要素がワークピースに力を加え、金型の形状によって結果のプロファイルが決まります。正常に動作するには、空気圧システム、工具のクリアランス、材料の位置、および機械サイクルの間の調整が必要です。

一般的な操作シーケンス

1. ワークピースを準備します。材質、厚さ、寸法、表面状態を確認してください。
2. マテリアルを配置します。シート、フィルム、またはフレキシブルコンポーネントを切断予定の位置に合わせます。
3. ワークピースを固定します。切断中の動きを最小限に抑えるために、適切なガイド、固定具、または位置決め装置を使用してください。
4. 空気圧機構を作動させます。装置の指定動作範囲内で圧縮空気を供給し、切断ストロークを駆動します。
5. 完成したコンポーネントを分離します。パンチとダイは、設計されたプロファイルに従って材料を切断します。
6. 結果を検査します。寸法、エッジの品質、変形、繰り返しサイクルにわたる一貫性をチェックします。
7. 工具の清掃とメンテナンスを行います。生産を続行する前に、残留物を取り除き、切断面を検査します。

自動生産の場合、金型は機械コント​​ローラー、位置決め機構、または材料供給システムと統合される場合があります。統合する前に、メーカーはストロークのタイミング、利用可能な設置スペース、制御の互換性、および必要な切削力を確認する必要があります。

3. 空気圧ブランキングの主な利点は何ですか?

一貫した切断結果

ツーリングが正しく設計され、維持されていれば、空気圧ブランキング システムは生産工程全体にわたって再現可能な部品形状を生成できます。この結果を達成するには、正確な材料の位置決め、適切な切断クリアランス、安定した空気圧出力が不可欠です。実際の寸法公差は、駆動方法のみから推測するのではなく、用途ごとに確立する必要があります。

コンパクトな機器構成

空気圧機構は、複雑な油圧ユニットを必要としない用途に実用的な代替手段を提供します。コンパクトなアセンブリにより、既存の生産エリアへの設置が簡素化される可能性がありますが、全体の設置面積は設備、ガード、空気準備コンポーネント、およびマテリアルハンドリングの要件によって異なります。

作動油に関する懸念の軽減

アクチュエータは駆動媒体として作動油ではなく圧縮空気を使用するため、システムは油圧動力回路に関連する作動油の漏れを回避します。これは、敏感なフィルム、接着剤、または医療用消耗品コンポーネントを扱う生産環境では有利です。それにもかかわらず、圧縮空気の清浄度、潤滑要件、および汚染管理は、特定の製造プロセスに従って評価する必要があります。

柔軟なツール構成

製品の形状が異なれば、異なるパンチ、ダイ開口部、または切断プロファイルが必要になる場合があります。綿密に計画されたツーリング システムにより、特に交換コンポーネントが既存のアセンブリとの互換性を考慮して設計されている場合、製品の切り替えがより管理しやすくなります。

自動化運用の可能性

空気圧ブランキングは、適切な自動または半自動装置に組み込むことができます。インターロック、ガード、圧力監視、その他の安全装置は、切断領域へのアクセスを制御するのに役立ちます。これらの安全対策は、実際のマシンに対して選択して検証する必要があります。空気圧による作動だけでは、オペレーターの安全は保証されません。

4. どのような材料や産業に使用できますか?

ニューマチックブランキング金型の適性は、材料の厚さ、硬度、弾性、表面特性、および切削抵抗によって決まります。ツールの形状と利用可能な力が適切であれば、選択された薄くて柔軟な材料に特に役立ちます。

これらの例は用途の可能性を示すものであり、1 つの標準ダイがリストされたすべての材料を加工できることを保証するものではありません。多層複合材料、研磨基材、厚いワークピース、および超硬金属には、異なる切断構造またはより強力な機械が必要な場合があります。材料サンプルと製品図面は、工具を製造する前に実現可能性を判断するのに役立ちます。

5. 他の切断方法とどう違うのですか?

空気圧ブランキング、空気圧パンチング、油圧切断のいずれを選択するかは、必要な結果が個別のコンポーネントであるか、穴であるか、材料プロファイルの切断であるかによって異なります。購入者は、これらの方法を互換性のあるものとして扱うのではなく、意図したプロセスを比較する必要があります。

ワークピースが空気圧切断に適しており、システムの動作限界内で必要な力を供給できる場合、空気圧ブランキング金型を評価する価値があることがよくあります。より過酷な用途には油圧装置の方が適している場合がありますが、開口部の作成が主な目的の場合は、一般にパンチングダイの方が適切な選択となります。

関連する工具の詳細については、Junssen のブランキング ダイ ソリューションとブランキング ダイとピアシング ダイのオプションをご覧ください。

6. 適切なダイを選択するにはどうすればよいですか?

価格のみに基づいてダイを購入すると、不必要な再加工、エッジ品質の低下、または既存の装置との互換性の低下につながる可能性があります。より信頼性の高いアプローチは、見積もりを依頼する前に生産要件を定義することです。

重要な評価基準

• 材質仕様:基材、厚さ、硬度、弾性、および複数の層が含まれているかどうかを特定します。
• 部品の形状:外部プロファイル、寸法、カットアウト、および重要な公差を示す図面を提供します。
• 必要な切削力:材質や形状に必要な力を確認し、シリンダ容量や使用圧力を確認します。
• 生産量：予想される生産量、サイクル頻度、シフト期間、計画された自動化レベルについて説明します。
• 機器の互換性:取り付け寸法、利用可能なスペース、制御要件、およびホスト マシンの詳細を提供します。
• 期待される品質:許容できるバリ、エッジ変形、寸法ばらつき、検査方法を指定します。
• メンテナンスアクセス:切削コンポーネントの検査、洗浄、交換、または再研磨が効率的に行えるかどうかを確認します。

ユンセン の製品情報によると、同社の空気圧ブランキング ダイはコンパクトかつ軽量で、さまざまな生産構成をサポートできることがわかります。適切な設計は、購入者の図面、サンプル、機械の仕様と照らし合わせて確認する必要があります。

カスタマイズされたツールに関するお問い合わせの場合は、製品図面、材料データ、サンプル画像、目標出力、設置要件を含むパッケージを準備します。これらの詳細により、サプライヤーは設計をより正確に評価し、生産を開始する前に潜在的な制約を特定することができます。

7. 切削性能を維持するにはどうすればよいですか?

定期的なメンテナンスは、エッジの品質を維持し、計画外のダウンタイムを削減し、工具の耐用年数を延長するのに役立ちます。実際のメンテナンス間隔は、動作頻度、基板の特性、およびメーカーの指示を反映する必要があります。

推奨されるメンテナンス方法

1. 刃先を検査します。完成したプロファイルに影響を与える可能性のある、欠け、摩耗、変形、またはくすみがないか確認してください。
2. ダイのクリアランスを確認します。パンチとダイが加工される材料に適切に適合していることを確認します。
3. きれいな材料残留物:工具の動きを妨げる可能性のあるスクラップ、接着剤の堆積物、ほこり、その他の蓄積物を取り除きます。
4. 空気圧供給を調べます。圧力の安定性、空気の質、チューブ、接続部に漏れや損傷がないか確認してください。
5. 指定どおりに潤滑してください。機器メーカーの指示に従って、ガイド スリーブと可動コンポーネントを保守します。
6. 留め具と位置を確認します。特に工具を交換した後は、取り付けポイント、ガイド、および固定具を検査してください。
7. メンテナンス結果を記録します。切断の欠陥、コンポーネントの交換、サービス間隔を追跡して、再発する問題を特定します。

鈍い刃先や不適切に設計された金型を補うために過剰な空気圧を使用しないでください。指定された制限を超えて動作すると、磨耗が促進され、内部コンポーネントが損傷する可能性があります。メンテナンスの前に、空気圧エネルギー源を隔離し、蓄積された圧力を解放し、該当するロックアウトおよび安全手順に従ってください。

バリや切断不良が発生した場合は、まず材料の位置、刃先の状態、クリアランス、空気圧の安定性を確認してください。調整は、試行錯誤だけではなく、検査と工具メーカーの推奨に基づいて行う必要があります。

8. よくある質問

Q1: ニューマチックブランキング金型の主な目的は何ですか?

空気圧ブランキング ダイは、圧縮空気を使用して切断機構を駆動し、より大きなシート、フィルム、またはその他の適切な基板から部品を分離します。メーカーが再現可能な形状と一貫した部品寸法を必要とする場合に使用されます。

Q2: ニューマチックブランキング金型はどのような材料を加工できますか?

ダイの設計と利用可能な切断力に応じて、適切な材料には、プラスチック フィルム、紙、不織布、接着剤ラミネート、発泡体、ゴム、シリコーン、および選択された絶縁材料が含まれます。特定の材料の厚さと部品の形状については、互換性を確認する必要があります。

Q3: ブランキングとパンチングの違いは何ですか?

通常、ブランキングにより、必要な完成部品となる分離された部品が生成されます。通常、パンチングにより穴または開口部が作成され、除去されたスラッグは廃棄物として処理されます。正しいプロセスは製品の設計によって異なります。

Q4: Junssen は空気圧ブランキング金型をカスタマイズできますか?

ジュンセンは、さまざまな生産要件に対応する切削工具ソリューションを提供します。バイヤーは、技術評価のために図面、サンプル、材料仕様、および機器の詳細を提出できます。最終的な構成は、アプリケーションと確認された設計要件によって異なります。

Q5: ブランキング金型の寿命に影響を与える要因は何ですか?

材料の硬度と摩耗性、切削クリアランス、刃先の状態、位置合わせ、動作圧力、生産頻度、メンテナンス方法はすべて耐用年数に影響します。定期的な検査とタイムリーな整備により、早期の摩耗を軽減できます。

Q6: メーカーはどのようにしてバリを減らし、切断品質を向上させることができますか?

適切なパンチとダイのクリアランスを使用し、鋭い刃先を維持し、ワークピースを固定し、空気圧供給を安定に保ちます。繰り返しの切削欠陥が発生する場合は、材料特性と工具形状を合わせて評価する必要があります。

Q7: 見積依頼の際にはどのような情報を提供すればよいですか?

製品の図面、基板の種類と厚さ、目標寸法と公差、予想される生産量、ホストマシンの仕様、および特別な安全要件または自動化要件を提供します。サンプルは、材料の挙動を明らかにするのにも役立ちます。

9. 結論

適切に設計された空気圧ブランキング金型は、メーカーが柔軟なツーリング配置と効率的な生産ワークフローをサポートしながら、一貫した形状のコンポーネントを生産するのに役立ちます。その適合性は、材料、切断形状、必要な力、機械の互換性、および予想される出力によって異なります。信頼性の高い動作には、慎重な仕様と定期的なメンテナンスが不可欠です。

医療消耗品、軟包装部品、接着剤製品、または精密工業部品を開発している場合でも、Junssen は工具要件を評価し、適切な構成を検討するお手伝いをします。詳細については、空気圧ブランキング ダイの製品ページにアクセスし、関連する自動化およびツーリング ソリューションを確認してください。お問い合わせ図面、材料の詳細、生産目標を考慮して、アプリケーションに合わせてカスタマイズされたソリューションについて話し合います。
