ハイドロゲルダイカッティングマシン

ジュンセンは丸抜き機のメーカーです。ハイドロゲルダイカットマシンは、円形のダイローラーの回転によりロール状の素材を連続的に打ち抜き加工する専用装置です。軽工業機械分野における印刷後処理装置のサブカテゴリに属します。

構造

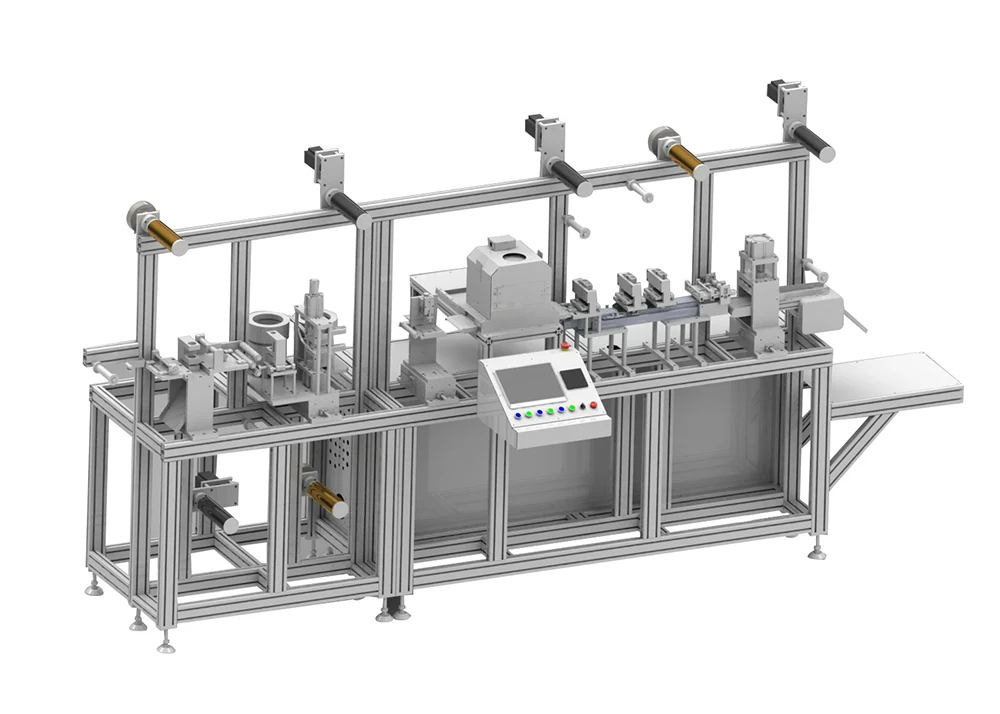

ロータリーダイカットマシンの全体構造は、巻出ユニット、フィードトラクションユニット、ダイカット本体ユニット、廃棄物排出ユニット、巻き取り/スライスユニット、および電気制御ユニットの6つの主要な部分で構成されています。各ユニットには複数のサブ機能コンポーネントが含まれています。マルチステーションロータリーダイカットマシンのコンポーネントは連携して動作し、連続加工を実現します。

1. 巻出しユニット

巻き戻しユニットは、装置への原料投入口として機能します。主な機能は、加工対象のロール素材を安定して送り、型抜き精度に影響を与える張力の変動を防ぐことです。原料の形状により、単ロール巻き出しと多ロール巻き出しの2種類の構造があります。

2. 送り・張力制御ユニット

供給および張力制御ユニットは、材料を巻き戻しユニットから打抜きステーションまで安定して搬送する役割を果たします。その主な機能は、巻き戻し張力の変動を排除し、ダイカット ステーションに入る材料が一定の張力と安定した送り速度を維持できるようにすることです。

3. 型抜き本体

ダイカットメインユニットはロータリーダイカットマシンの中核となる加工ユニットです。すべての型抜きと成形作業はここで行われます。その核となる部品は、ダイローラー、バッキングローラー、圧力調整機構、ダイホルダー本体です。

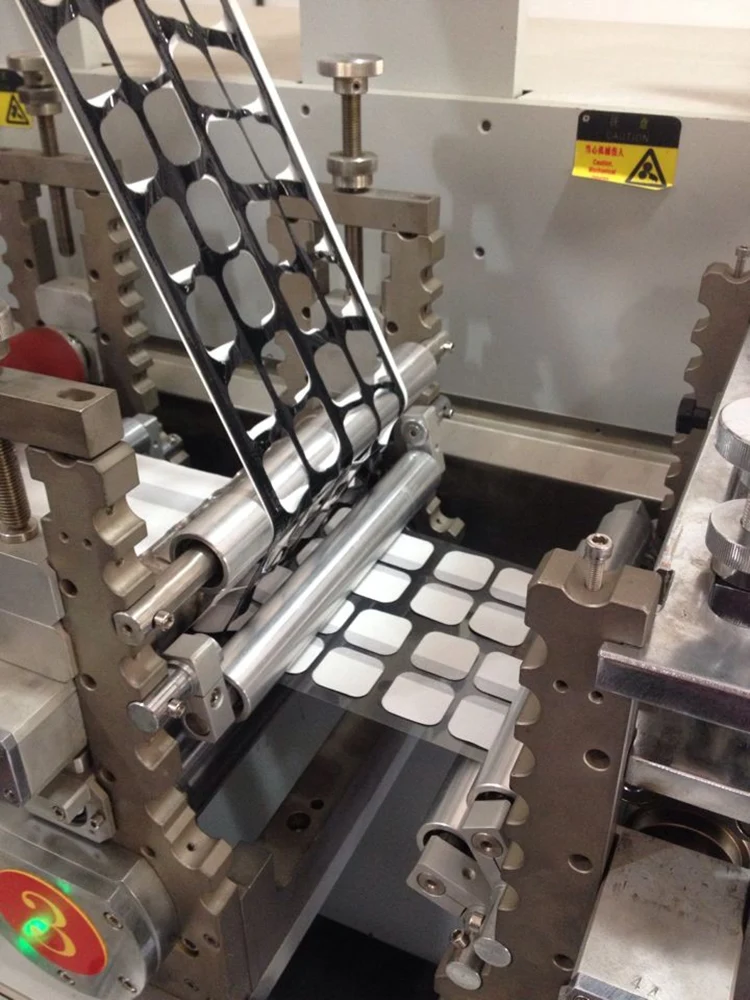

4. 廃棄物除去ユニット

型抜きが完了したら、余分な廃棄物を完成品から分離して除去する必要があります。廃棄物の形状に応じて、廃棄物除去ユニットはエッジ廃棄物除去と内孔廃棄物除去の 2 つのタイプに分類されます。

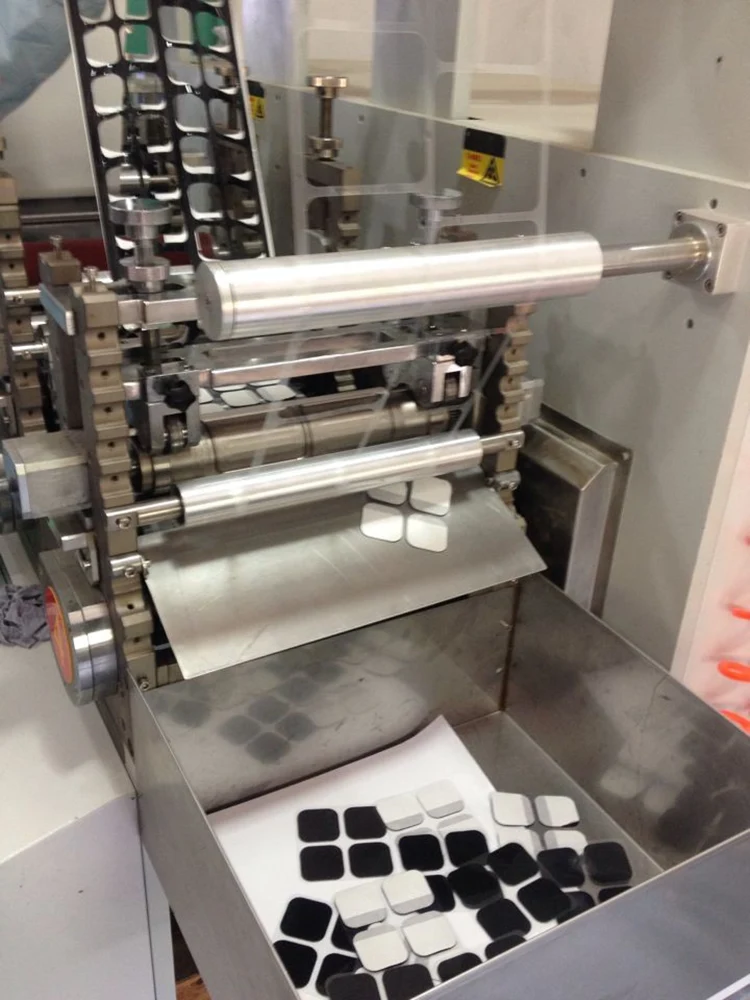

5. 巻き取り・スリット装置

廃棄物を除去した後、要件に応じて 2 つの方法で完成品を出力できます。

6. 電気制御ユニット

電子制御ユニットは装置の「頭脳」として機能し、すべてのコンポーネントの動作を調整し、処理の精度と速度を制御します。

コンポーネント機能

巻き戻しユニットは、装置への原料の投入口です。その主な機能は、加工される原料ロールを安定してリリースし、型抜きの精度に影響を与える可能性のあるロールの張力変動を回避することです。原料の形状により単ロール巻出し構造と多ロール巻出し構造に分かれます。巻出しフレームは固定式とエアエキスパンド式に分かれます。通常は磁性粉体ブレーキと組み合わせて張力制御を実現します。エアエキスパンドシャフトは、空気圧を利用してキーの膨張を制御し、材料のロールコアを固定します。材料交換時には圧力が解放され、コアが素早く取り外されます。固定式シャフトに比べ交換効率が大幅に向上します。張力コントローラは手動張力と自動張力に分かれます。導電性ゲルシートダイカッターはベクトル周波数自動張力制御を採用しており、ロールの巻き出し径の変化に応じて制動トルクをリアルタイムに調整することで、一定の巻き出し張力を維持し、厚い材料の過剰な張力による材料の破損や、薄い材料の張力不足によるしわを防ぎます。

加工技術

丸ナイフダイカットは主にフルカットとハーフカットの工程からなります。これらは医療用ゲル変換ラインに適しています。

1. フルカットプロセス：素材を完全にカットします。主に完成品の外側の成形加工に使用されます。すべての位置を確実にカットできるように、ダイカット圧力は正確である必要があります。また、下部ローラーの損傷を防ぎ、切削工具の寿命を縮めるために過剰な圧力を避ける必要があります。

2.ハーフカット加工：材料の上層部のみをカットします。剥離紙やベースフィルムをカットする必要がありません。最も一般的に使用される加工方法です。装置の圧力調整精度は高く、切り残しや剥離紙の突き抜けなどのトラブルを避けるため、打ち抜き深さは均一でなければなりません。

応用

1. 医療消耗品の製造、子供および成人用の解熱パッチ、スポーツ冷湿布アイスパッチ、術後腫れ軽減冷湿布パッチ、手首/足首冷却パッチ、肩・首・腰の痛み緩和パッチ、関節冷湿布パッチ、リウマチ緩和パッチ、スポーツ筋肉緩和パッチ、ヒドロゲル創傷保湿包帯、無菌潰瘍パッチ、火傷保湿および修復パッチ、医療傷跡退色パッチ、ニキビなどの製品。パッチ、静脈瘤用脚弛緩パッチ、経皮経穴経穴パッチなど。

2.化粧品およびパーソナルケア化粧品工場、アイケアジェルパッチ、マスク、リップマスク、黒ずみパッチなどを生産します。

3.家庭用ヘルスケア製品工場、蚊よけ水ゲルパッチ、睡眠鎮静冷湿布アイパッチ、お灸冷却・緩衝水ゲルパッド、整形・痩身繊維パッチ、乗り物酔い冷湿布水ゲルパッチなど。

4. 3C電子小売店、携帯電話修理店、モールフィルムコーティングカウンター、携帯電話アクセサリースーパーマーケット、ヒドロゲルパッチ切断機は、TPUヒドロゲル柔軟な保護フィルム、携帯電話の湾曲した全画面ヒドロゲルソフトフィルム、タブレット/時計/ヘッドフォンの柔軟な保護フィルム、ボディバックステッカー、レンズヒドロゲル保護パッチを切断できます。

5. 新興産業と柔軟な電子ニッチシナリオ、フレキシブル回路ヒドロゲル導電性パッド、ウェアラブルデバイスの皮膚接触電極ゲルフィルム。スポーツセンシング機器生体適合性ハイドロゲルパッチ、理学療法器具導電性ゲル電極パッチ。研究室用生物学的培養ヒドロゲルキャリアフィルム、医療モニタリング機器皮膚接触ゲルパッド。

よくある質問

1. ハイドロゲルダイカッティングマシンは何に使用されますか?

ハイドロゲル型抜き機は、医療、ヘルスケア、エレクトロニクス、ウェアラブル製品に使用されるハイドロゲル素材を精密に切断および成形できるように設計されています。これにより、メーカーは一貫したサイズ、きれいなエッジ、効率的な生産を実現できます。

2. この装置で処理できるハイドロゲル材料の種類は何ですか?

この機械は、医療用ハイドロゲル シート、導電性ハイドロゲル フィルム、粘着性ハイドロゲル パッド、およびさまざまな厚さと構造を持つその他の柔軟なゲル ベースの材料を含む、さまざまなハイドロゲル材料の処理に適しています。

3. この装置でどのような製品を製造できますか?

この装置は、さまざまな用途要件に応じて、ヒドロゲル電極、医療用パッチ、スキンケア パッチ、ウェアラブル センサー コンポーネント、その他のカスタマイズされたヒドロゲル製品の製造に使用できます。

4. 機械はどのようにしてハイドロゲル材料の切断精度を保証しますか?

この装置は、正確な位置決めと安定した送りシステムを採用し、一貫した切断性能を維持します。適切な圧力調整とカスタマイズされた切削工具により、滑らかなエッジと正確な製品寸法を実現できます。

5. この機械はさまざまな形状やサイズのハイドロゲル製品を処理できますか?

はい。切削ダイスを変更し、生産パラメータを調整することで、機械はさまざまな形状、サイズ、デザインを加工して、さまざまな顧客の製品要件を満たすことができます。

6. 装置はカスタマイズされた生産やさまざまな注文量に適していますか?

はい。この機械は、カスタマイズされた製品とバッチ生産の両方に適しています。ジュンセンは、材料の特性、生産能力、特定の用途のニーズに基づいた装置構成を提供できます。

7. Junssen は技術サポートとアフターサービスを提供しますか?

はい。ジュンセンは、お客様が安定した生産パフォーマンスを維持できるよう、専門的な技術サポート、機器設置ガイダンス、操作トレーニング、カスタマイズされたソリューションを提供します。
