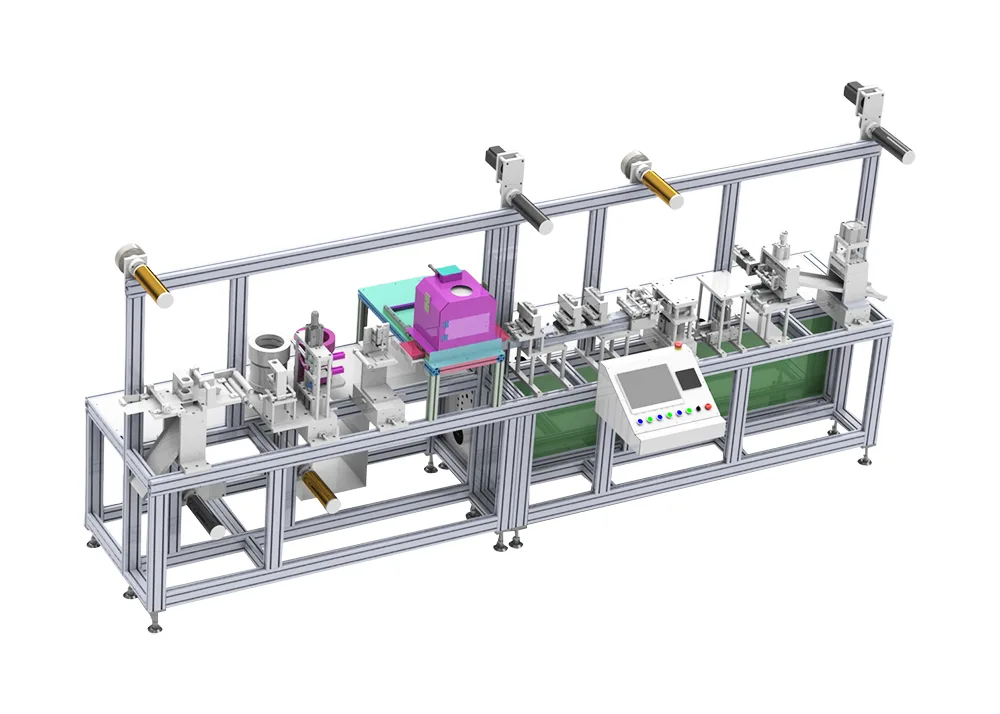

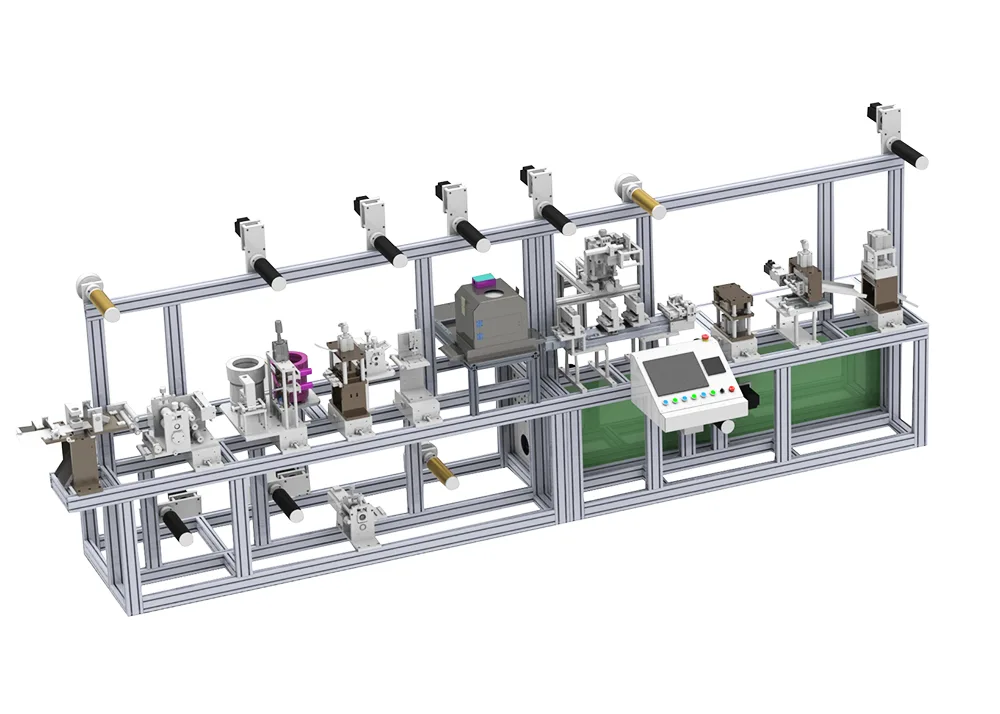

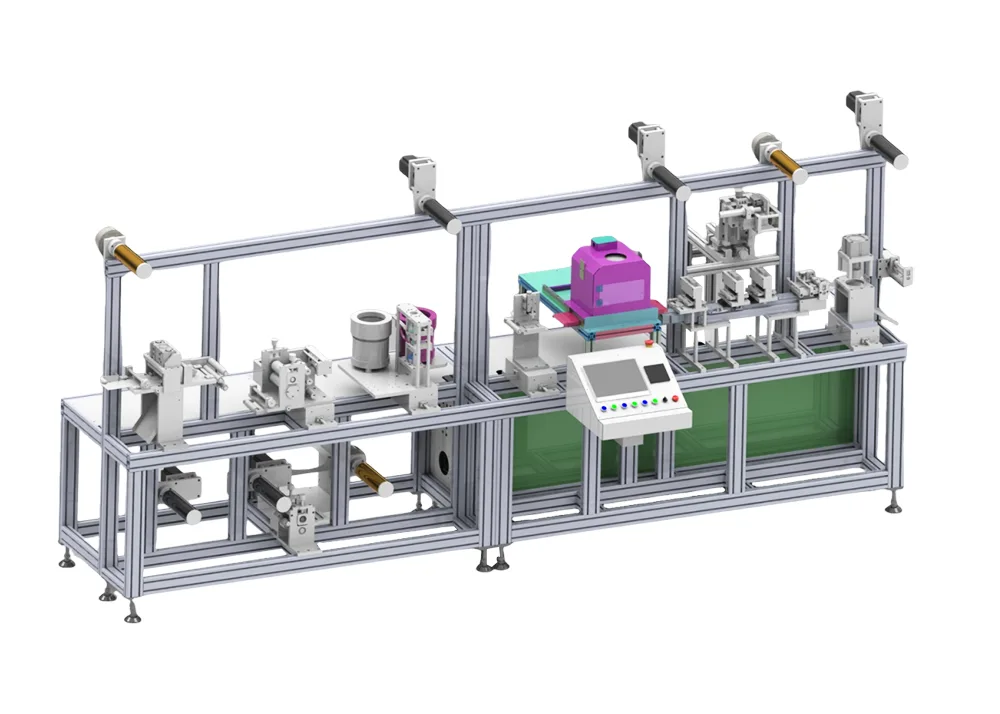

単列 ECG 電極製造機

単列 ECG 電極生産機は、中国に拠点を置く Junssen の中核的な研究開発および製造設備の 1 つです。この機械は、ECG 電極パッド、ストレステスト電極パッド、新生児 ECG 電極パッド、医療用包帯およびパッチなどの生産に広く採用されています。ECG 電極製造業界で最も主流かつ基本的なコア モデルの 1 つです。

Compared with multi-row and other production machines, this single-row equipment boasts outstanding strengths including flexible product changeover, precise tension control and simpler mold configurations.Please feel free to contact us anytime for inquiries.

仕様

主な利点:

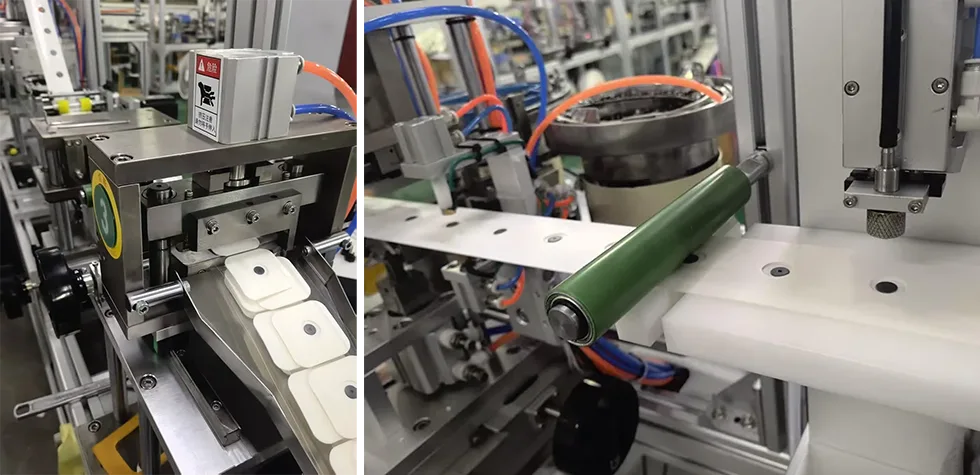

1. 心電図電極生産ラインでは、巻き取り方式のサーボ電極を採用しており、安定した張力を維持し、廃材回収時に断線しにくい構造となっています。通常のモーターは亀裂や変形が起こりやすくなります。

2. 電極パッドの型抜きには木製ナイフ型を使用するため、円形ナイフ型に比べてコストが低く、加工サイクルが短くなります。

3. セミカット加工により、深さの調整が簡単かつ正確に行えます。表面の剥離フィルムを切断するだけで、制限装置を追加することで安定性を高め、完成品の切断を防ぎます。

4. 金型を使用したフルカット加工のため長寿命です。金型の内部構造はスナップフィット構造で保存されており、ピンへの食い込みを回避し、不良率を低減します。

5. バックル機構は送りに振動ディスクを使用しており、オープン構造です。バックルの固着・脱着の観察に便利で、バックルを取り付ける人件費も節約できます。

生産詳細:

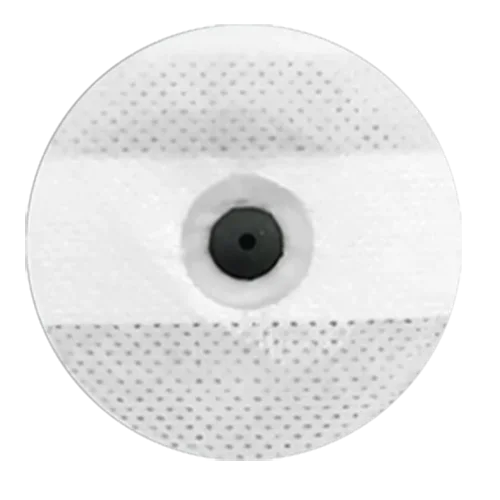

ECG 電極製造装置は、不織布、フォームなどのさまざまな電極基板に適しています。銀ペーストとカーボンペーストの2種類の導電性印刷層に対応しており、円形、正方形、楕円形、異形などの心電図監視用電極や運動負荷試験用電極など、さまざまな仕様の電極パッドの量産に対応しています。

製品プロセス:

EKG 電極マシンの一般的な製造プロセスは次のとおりです。

タイプA

パンチング→丸長ラベルラミネート→スナッププレス→糊塗布→UV硬化→ハーフカット→点線カット→フルカット

タイプB

パンチング→丸長ラベルラミネート→スナッププレス→発泡ラミネート→糊塗布→ブリスター回避キャップ装着→フルカット

よくある質問：

1.装置の速度はどれくらいですか?

毎分150～180個

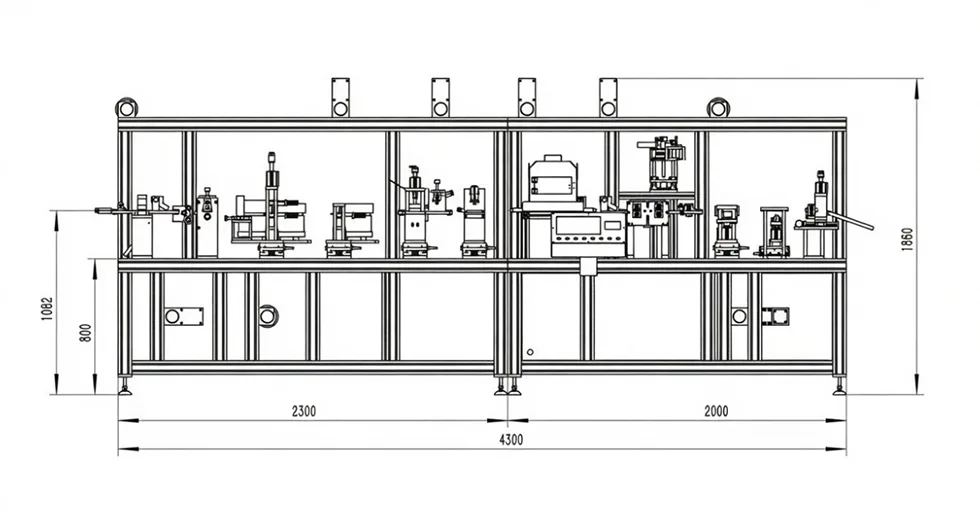

2.装置の長さはどれくらいですか?

約4.6～5.3m

3.生産品の仕様変更は可能ですか？

はい、顧客の要件に応じて

4.何人で装置を操作しますか?

1人で十分です

5.材料の最大直径はどれくらいですか?

600mm

6.装置の長さは連続ですか、それとも分割できますか?

セクションに分けることができます。
