治療用電極製造機は医療用電極の製造をどのように改善しますか?

記事の概要: A 治療用電極製造機は、メーカーが理学療法、リハビリテーション、筋肉刺激、スポーツ リカバリー、在宅医療、および関連用途向けに一貫性があり、信頼性が高く、拡張性の高い電極パッドを製造できるように設計されています。電極製品が多様化するにつれ、メーカーは材料の取り扱い、コーティングの一貫性、積層、型抜き、組み立て、廃棄物の除去、生産効率などの実際的な課題に直面しています。適切な生産設備を使用すると、これらのプロセスをより制御されたワークフローに統合できるため、不必要な手動操作が削減され、再現性が向上します。この記事では、治療用電極製造装置の仕組み、治療用電極製造装置で解決できる製造上の問題、適切な構成の選択方法、およびカスタマイズされた電極製造ソリューションをユンセンがサポートする方法について説明します。

---

目次

• 記事の概要
• 治療用電極製造機とは何ですか？
• 電極製造の自動化が重要なのはなぜですか?
• 生産プロセスはどのように行われますか?
• 主な生産機能は何ですか?
• どのような製造上の問題を解決できますか?
• どのマシン構成を選択する必要がありますか?
• どのような材料が考えられますか?
• 治療用電極装置は ECG 装置とどう違うのですか?
• メーカーはどのように機械を選択すべきでしょうか?
• 生産の一貫性はどのように改善できるのでしょうか?
• ジュンセンを検討する理由
• よくある質問
• 結論

---

記事の概要

1. 治療用電極製造装置の役割を理解する。
2. 電極パッドの製造に関わる主要な段階を特定します。
3. 一般的な生産上の課題と実際的な解決策を検討します。
4. さまざまなマシン構成とアプリケーション要件を比較します。
5. カスタマイズされた生産装置を選択する際に重要な要素を学びましょう。
6. 統合オートメーションが安定したスケーラブルな製造をどのようにサポートできるかを理解します。

---

治療用電極製造機とは何ですか？

A 治療用電極製造機は、治療および刺激関連用途の電極パッドの製造に使用される特殊な製造装置です。製品設計に応じて、完成した電極は、理学療法装置、リハビリテーション システム、筋肉刺激装置、スポーツ リカバリー製品、家庭用医療機器、またはその他の治療指向の装置に使用できます。

単純な切断機とは異なり、最新の生産システムでは複数の製造作業を組み合わせることができます。構成に応じて、これらの操作には、材料の供給、コーティング、ラミネート、精密切断、廃棄物の剥離、電極アセンブリ、およびパッケージングが含まれる場合があります。

治療用電極は通常多層製品であるため、この統合されたアプローチは重要です。それらの性能は、導電性部分だけでなく、裏材、接着剤またはヒドロゲル層、導電性コンポーネント、保護ライナー、コネクター、およびその他の構造要素間の相互作用にも依存します。

ジュンセンは、スナップタイプやワイヤータイプの電極パッドなど、さまざまな製品構造に対応した治療用電極製造ソリューションを提供しています。同社の機器ポートフォリオには、大量生産、小型の電極フォーマット、統合自動処理向けに設計されたソリューションも含まれています。

したがって、理論上の速度が最も高いマシンが必ずしも最高のマシンであるとは限りません。これは、供給、コーティング、切断、組み立て、および自動化機能が実際の電極構造と生産要件に一致する機械です。

---

電極製造の自動化が重要なのはなぜですか?

メーカーは多くの場合、手動または半手動のプロセスで電極の生産を開始します。これはプロトタイプや少量の注文には実用的かもしれませんが、需要が増加すると生産はより困難になります。

いくつかの問題が同時に発生する可能性があります。

• レイヤー間の位置が一貫していない。
• 可変切断寸法。
• 塗装や接着剤の塗布が不均一になる。
• 過剰な手作業。
• より高い労働力要件。
• 不正確な処理によって生じる材料の無駄。
• 長期間の生産期間にわたって一貫した生産量を維持することが困難。
• 複数の電極仕様が必要な場合、切り替えが遅くなります。

自動化は、定義された機械パラメータとプロセスパラメータを通じて反復操作を制御することで、これらの問題に対処します。メーカーは、各生産ステップで個々のオペレーターに大きく依存する代わりに、反復可能なワークフローを確立できます。

これは、工場で同じ寸法の電極パッドを数千または数百万個生産する場合に特に価値があります。安定した供給・位置決め・切断・組立によりば​​らつきを抑え、生産管理が容易になります。

---

生産プロセスはどのように行われますか?

正確な製造順序は電極の構造によって異なります。ただし、一般的な自動化された治療用電極の製造ワークフローは、いくつかの主要な段階を通じて理解できます。

1. 材料供給

原材料は制御された方法で生産ラインに導入されます。製品に応じて、これらには、柔軟な裏材、導電性材料、接着層、ヒドロゲル関連材料、剥離ライナー、フォーム、不織布材料、またはその他のコンポーネントが含まれる場合があります。

工程開始時のわずかなズレでも、その後のラミネート精度やカット精度に影響を与えるため、安定した送りが不可欠です。

2. コーティングまたは接着剤の塗布

導電性接着剤またはヒドロゲル層を必要とする電極製品の場合、制御されたコーティングは重要な製造段階です。目的は、意図した作業領域全体に一貫したコーティング パターンと適切な材料分布を達成することです。

塗布が不均一であると、製品に不均一性が生じたり、材料消費量が増加したり、その後の加工に影響を与えたりする可能性があります。したがって、完全な電極製造ソリューションを設計する際には、コーティング制御を考慮する必要があります。

3. ラミネート加工

最終的な電極構造を作成するには、複数の層を組み合わせる必要がある場合があります。ラミネート加工により、整列を維持しながらこれらの層が結合されます。

柔軟性のある医療関連素材の場合、過度な圧力や位置合わせ不良により変形が生じる可能性があります。したがって、適切に構成されたシステムでは、すべての基板を同じ方法で処理するのではなく、材料の特性を考慮する必要があります。

4. 精密な型抜き

ダイカットにより、積層されたウェブまたはシートが個々の電極の形状に変換されます。切断プロセスにより、電極パッドの最終的な寸法と形状が決まります。

コネクタ、スナップボタン、ワイヤ、または定義された導電領域を備えた製品では、位置が正しくないと後の組み立てに支障をきたす可能性があるため、正確な切断が特に重要です。

5. 廃棄物の剥離

ダイカット後、電極パッドの周囲の不要な材料を除去する必要がある場合があります。自動化された廃棄物除去により、手作業による介入が減り、次の組み立て段階に向けて個々の製品を準備することができます。

6. 組み立て

製品の設計によっては、組み立てにスナップ コンポーネント、ワイヤ、導電性部品、またはその他の機能要素が含まれる場合があります。自動化は、これらの操作の位置と順序を制御するのに役立ちます。

7. 包装

統合された生産ラインでは、パッケージングも自動化されたワークフローの一部になる可能性があります。いくつかの段階を組み合わせることで、繰り返しの取り扱いを減らし、より連続的な生産プロセスを作成できます。

---

主な生産機能は何ですか?

治療用電極機械は、1 つの仕様だけで評価されるのではなく、完全な製造システムとして評価される必要があります。一般に次の機能が重要です。

生産機能	目的	製造上のメリット
材料供給	原料をライン内で移動させます	プロセスの継続性を向上させる
コーティング	接着剤、ヒドロゲル、または機能層を適用します	より一貫したマテリアル配布をサポート
ラミネート加工	複数のマテリアルレイヤーを組み合わせる	構造の一貫性を向上させる
ダイカット	電極の形状を形成します	寸法再現性の向上
廃棄物の剥離	周囲の余分な物質を除去します	手作業の削減
組み立て	ワイヤー、スナップ、またはその他のコンポーネントを取り付けます	より合理化されたワークフローを作成します
包装	完成品をその後の取り扱いに備えて準備します	連続生産をサポート

すべてのメーカーがすべての機能を必要とするわけではありません。単純な電極パッドを生産する工場では、複数の電極構造を生産する大量生産メーカーとは異なる構成が必要になる場合があります。

---

どのような製造上の問題を解決できますか?

最も価値のある生産機械は、実際の製造のボトルネックに対処する機械です。いくつかの一般的な問題は特に注意が必要です。

手作業の削減

注文量が増えると、手作業による生産が大きなボトルネックになる可能性があります。オペレーターは、材料の配置、形状の切断、コンポーネントの取り付け、製品の移送を繰り返し行う必要がある場合があります。

自動化により、これらの反復的なタスクを制御された生産シーケンスに移行できるため、担当者は監督、検査、材料準備、生産管理により集中できるようになります。

寸法の一貫性の向上

電極パッドは、さまざまな形状およびサイズで製造することができます。手動でのカットでは、特に長時間の勤務中に変動が生じる可能性があります。

精密打ち抜き装置は、電極形状を形成するためのより再現性の高い方法を提供し、メーカーが生産バッチ全体で一貫した寸法を維持するのに役立ちます。

材料廃棄物の管理

柔軟な医療材料は、生産コストの重要な部分を占める可能性があります。不適切なネスティング、不正確な切断、および繰り返しの取り扱いにより、スクラップが増加する可能性があります。

適切に設計された生産システムでは、供給と切断の操作をより体系的に制御することで、材料の利用率を向上させることができます。

さまざまな製品設計のサポート

治療用電極は単一の標準化された製品ではありません。スナップを使用している製品もあれば、ワイヤーを使用している製品もあります。一部の製品ではより大きなパッドが必要ですが、小児用または特殊な用途ではより小さなフォーマットが必要な場合があります。

このため、柔軟性が重要になります。カスタマイズされた生産機械は、すべての製品を同じ製造プロセスに強制するのではなく、メーカーの実際の製品構造に基づいて構成できます。

---

どのマシン構成を選択する必要がありますか?

電極製品が異なれば、必要な製造アプローチも異なります。ジュンセンの製品範囲には、ヒドロゲル電極装置、スナップ式治療用電極機械、ワイヤータイプの装置、半自動システム、より統合された生産ソリューションなど、いくつかの可能な構成が示されています。

2列生産

需要が大きい標準化された製品の場合、2 列構成により、生産システム内の複数の製品トラックを処理することで生産量を増やすことができます。

このアプローチは、電極の形状が安定しており、生産量が高スループット構成を正当化する場合に役立ちます。

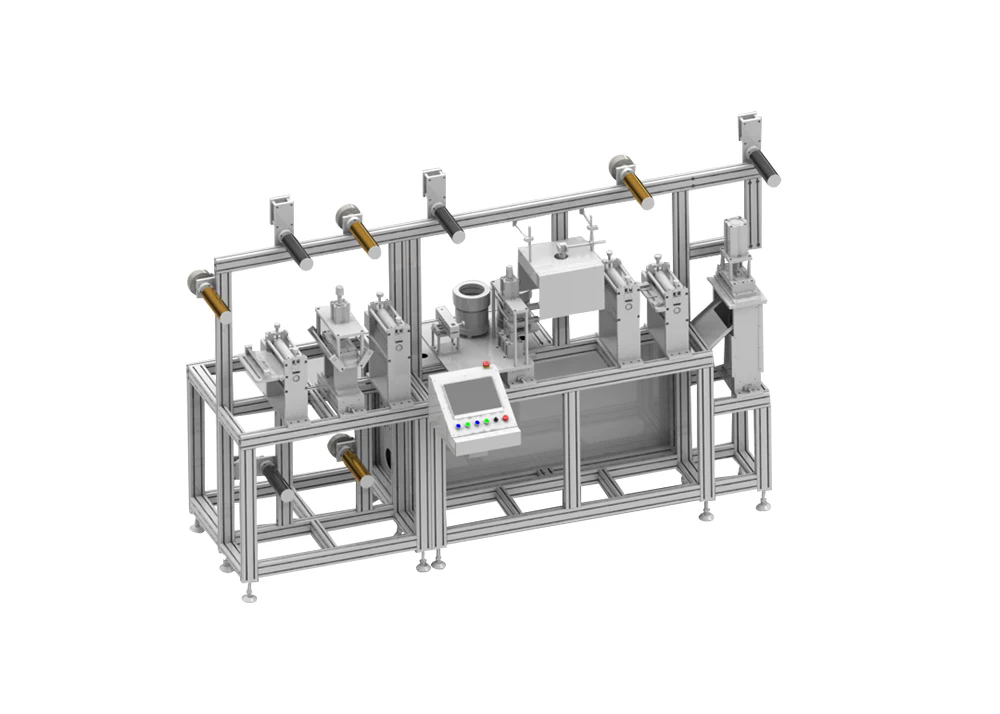

スナップ電極の製造

スナップタイプの電極では、ボタン コンポーネントの正確な位置決めが必要です。自動化は、位置のばらつきを減らし、電極の形成に伴う手動操作を最小限に抑えるのに役立ちます。

ジュンセンは、さまざまな単列および多列電極仕様を対象としたスナップ式治療用電極製造ソリューションを提供しています。

ワイヤー式電極の製造

ワイヤタイプの電極では、追加の組み立て要件が必要になります。ワイヤは、電極構造と一貫して配置され、接続されている必要があります。

専用のワイヤタイプの生産構成は、追加の組み立て手順が必要な製品に汎用の切断装置を適用するよりも適している場合があります。

一貫生産ライン

メーカーがより自動化されたワークフローを必要とする場合、統合システムはコーティング、ラミネート、ダイカット、廃棄物の剥離、組み立て、梱包を組み合わせることができます。

このアプローチにより、中間処理が削減され、より連続的な生産プロセスが作成されます。 Junssen 氏は、複数の電極製造段階を 1 つの自動化ソリューションに組み合わせた統合構成について説明しています。

---

どのような材料が考えられますか?

材料の適合性は、電極製造装置を購入する際の最も重要な考慮事項の 1 つです。異なる電極設計では、柔軟な機能性材料の異なる組み合わせが使用される場合があります。

• ヒドロゲル:導電性の皮膚接触層が必要な場合に一般的に考慮されます。
• シリコーン：特定の表面特性を必要とする柔軟な電極構造に選択できます。
• 不織布素材:柔軟な電極構造の一部として機能できます。
• フォーム：クッション性や柔軟性が製品構造の一部である場合に使用できます。
• 医療用粘着材：電極製品の目的の表面への取り付けをサポートします。
• 剥離ライナー:使用前に接着面や機能面を保護してください。

ユンセン氏は、治療用電極製造装置は、機械構成や製品要件に応じて、ヒドロゲル、シリコーン、不織布、発泡体、その他の低刺激性材料のオプションを含む、さまざまな柔軟な材料に対応できると述べています。

機械を選択する前に、メーカーは可能な限り実際の材料サンプルと製品図面を装置サプライヤーに提供する必要があります。これにより、サプライヤーは、供給、コーティング、ラミネート、切断、および組み立ての要件をより正確に評価できるようになります。

---

治療用電極装置は ECG 装置とどう違うのですか?

治療用電極と ECG 電極は、一般的な製造の観点からは似ているように見えますが、その製造目的は異なる場合があります。

比較係数	治療用電極の製造	ECG電極の製造
主な用途	理学療法、リハビリテーション、刺激、回復	心電図のモニタリングと診断アプリケーション
製品の種類	多くの場合、ワイヤード、スナップ、ハイドロゲル、シリコン、および特殊な形式が含まれます	通常は、標準化された診断電極の形式に焦点を当てます。
材料要件	より広範囲の柔軟な材料が含まれる可能性がある	定義された診断電極材料を使用することが多い
生産重視	柔軟性、快適性、密着性、生産効率	診断電極に関連する一貫性と要件
カスタマイズ	多くの場合、複数の製品構成が必要になります	標準化された製品構造を強調する場合がある

したがって、単に「電極製造機械」という一般的な用語に基づいて装置を選択するのではなく、意図する電極用途に応じて適切な機械を選択する必要があります。

---

メーカーはどのように機械を選択すべきでしょうか?

宣伝されている生産速度だけに従って機器を選択すると、後で問題が発生する可能性があります。より実践的な評価は、製品自体から始める必要があります。

1. 電極構造を定義する

製品がスナップタイプ、ワイヤータイプ、ハイドロゲル、シリコーン、またはその他の構造であるかどうかを確認します。層と機能コンポーネントの数を特定します。

2. 製品寸法の確認

電極の長さ、幅、形状、厚さ、コネクタの位置、その他の重要な寸法情報を提供します。機器の選択プロセスの開始時に、複数の製品サイズを特定する必要があります。

3. 生産量の分析

日次、月次、年次の生産要件を見積もります。少量の生産者は半自動装置の恩恵を受ける可能性がありますが、大規模な製造者は複数列または完全に統合されたシステムを必要とする場合があります。

4. 材料特性の評価

材料の厚さ、柔軟性、接着剤の挙動、剥離特性、コーティング要件、その他の特性については、機械のサプライヤーと話し合ってください。

5. 将来の製品展開を検討する

工場が新しい電極サイズや構造の導入を計画している場合、装置の柔軟性がより重要になります。わずかに適応性の高いシステムは、1 つの製品のみに最適化されたマシンよりも長期的に大きな価値を提供する可能性があります。

6. 保守・運用の検討

生産設備は、毎日使用するオペレーターにとって実用的である必要があります。アクセスしやすいコンポーネント、わかりやすい制御手順、簡単な調整手順、および合理的なメンテナンス要件は、長期的な運用効率に影響を与える可能性があります。

7. 実稼働テストのリクエスト

可能であれば、メーカーは実際の材料を使用したサンプルテストを要求する必要があります。これにより、一般的な仕様のみに依存するよりも有益な情報が得られます。

---

生産の一貫性はどのように改善できるのでしょうか?

一貫した電極生産は機械そのものだけではなく、より重要なものに依存します。製造システムは、機器構成、材料制御、プロセスパラメータ、検査、およびオペレータ手順を組み合わせる必要があります。

• 原材料の標準化:生産バッチ間で材料仕様の一貫性を保ちます。
• 給餌制御:素材のふらつき、伸び、または制御されない張力を防ぎます。
• モニターコーティング:コーティング条件を定義されたプロセスパラメータ内に保ちます。
• 切削工具のメンテナンス:工具が摩耗すると、エッジの品質や寸法精度に影響が出る可能性があります。
• アライメントを確認してください:レイヤーと機能コンポーネント間の関係を検査します。
• 制御切り替え:さまざまな電極仕様に対して反復可能な手順を確立します。
• 完成品を検査します:製品の適切な寸法検査および機能検査方法を使用してください。

自動化は、規律ある生産プロセスに統合された場合に最も効果的です。高度な機械では、管理されていない材料や不明確な製品仕様を補うことはできません。

---

ジュンセンを検討する理由

ユンセンは、中国を拠点とする電極製造装置およびカスタマイズされた自動化ソリューションのメーカーおよびサプライヤーです。同社の治療用電極装置は、臨床リハビリテーション、スポーツ回復、家庭用ヘルスケア、小児理学療法、美容関連機器、その他の治療または刺激指向のアプリケーションを含むアプリケーション向けに位置付けられています。

専門の機器メーカーと協力する利点の 1 つは、個別の機械を購入するのではなく、完全な生産プロセスについて話し合うことができることです。製品構造、材料特性、希望する生産量、自動化レベル、将来の生産計画はすべて、最終構成に影響を与える可能性があります。

ジュンセンは、スナップ電極、ワイヤー型電極、ヒドロゲル電極、半自動生産、統合生産プロセスなどのソリューションを含む、複数の治療用電極機械構成を提供しています。

特別な要件を持つメーカーにとっては、カスタマイズも重要な場合があります。顧客の電極寸法と製造順序に基づいて設計された機械は、設置後に標準的な機械を変更するよりも実用的である可能性があります。

---

よくある質問

治療電極製造機は何に使用されますか?

理学療法、リハビリテーション、筋肉刺激、スポーツ回復、家庭用ヘルスケア、および関連する治療機器などの用途向けの電極パッドの製造に使用されます。構成に応じて、機械はさまざまな電極構造や柔軟な材料を処理できます。

1 台の機械で異なるサイズの電極を製造できますか?

多くの生産システムは、さまざまな電極寸法に合わせて構成または調整できますが、実際の範囲は機械の構造、工具、供給システム、および製品仕様によって異なります。メーカーは、購入する前に、必要なサイズの範囲を機器のサプライヤーに確認する必要があります。

スナップ治療用電極とワイヤー治療用電極の違いは何ですか?

スナップ電極はボタン形式の接続を使用しますが、ワイヤタイプの電極にはワイヤ接続が組み込まれています。したがって、それらの組み立て要件は異なり、専用または適切に構成された生産装置を使用することで、製造の一貫性を向上させることができます。

全自動機械はどの工場にも必要なのでしょうか？

いいえ。適切な自動化レベルは、生産量、労働力の確保、製品の複雑さ、予算、将来の成長計画によって異なります。半自動装置は小規模な生産量には実用的ですが、大量生産の工場ではより統合された自動化の恩恵を受けることができます。

ハイドロゲル電極は自動で製造できますか?

はい、適切な生産システムは、ヒドロゲル電極の製造に関連するプロセスを統合できます。ただし、装置構成を最終決定する前に、コーティングの挙動、材料特性、製品寸法、および生産要件を評価する必要があります。

メーカーはどのようにして電極製造の無駄を削減できるでしょうか?

制御された材料供給、最適化された切断レイアウト、安定したコーティングプロセス、正確な型抜き、適切な工具のメンテナンス、効果的なプロセス制御により、無駄を削減できます。

機械の見積もりを依頼する場合、どのような情報を提供する必要がありますか?

有用な情報には、電極の図面、寸法、材料、層構造、接続タイプ、目標生産能力、望ましい自動化レベル、製品バリエーション、およびパッケージング要件が含まれます。物理的なサンプルを提供することは、サプライヤーが製造プロセスを評価するのにも役立ちます。

ジュンセンはカスタマイズされた治療用電極装置を提供できますか?

ジュンセンは、治療用電極製造のためのカスタマイズされた自動化ソリューションを提供し、製品構造、材料特性、生産要件に応じてさまざまな装置構成を提供します。

---

結論

A 治療用電極製造機より安定したスケーラブルな電極製造プロセスを構築する上で中心的な役割を果たすことができます。メーカーは、分断された手動操作に頼るのではなく、材料の供給、コーティング、ラミネート、型抜き、廃棄物の剥離、組み立て、梱包を制御されたワークフローに統合できます。

最も重要な考慮事項は、単にマシンの速度ではありません。製品構造、材料の適合性、寸法要件、生産量、自動化レベル、切り替えの必要性、メンテナンス、将来の拡張などをすべて合わせて評価する必要があります。

スナップ、ワイヤータイプ、ハイドロゲル、小児用、リハビリテーション、スポーツリカバリー、またはその他の治療用電極製品を製造するメーカーにとって、適切に構成された生産システムは、反復的な手作業を削減し、プロセスの一貫性を向上させ、生産能力を向上させるための強力な基盤を構築するのに役立ちます。

複数の機器構成とカスタマイズされた自動化機能により、ユンセンメーカーと協力して、実際の電極構造と製造要件に基づいた生産ソリューションを開発できます。新しい電極生産ラインを計画している場合、既存の設備をアップグレードしている場合、または治療用電極パッドをより効率的に製造する方法をお探しの場合は、お問い合わせ製品仕様、生産目標、カスタマイズされた機器の要件についてジュンセンと話し合うことができます。
